产品名称：电动对夹式蝶阀d971x-16/10Q dn250[ 2023-08-16 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

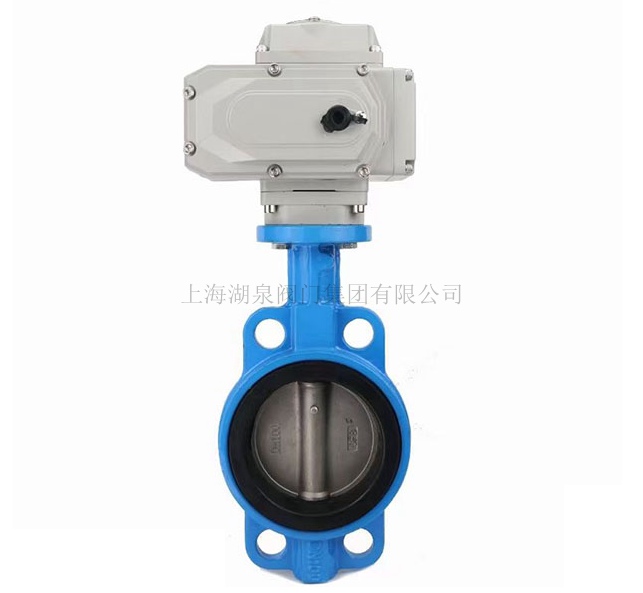

一、电动对夹式蝶阀d971x-16/10Q dn250产品介绍

喜乐彩票电动对夹式蝶阀制造企业,电动对夹式蝶阀,品现货供应!我厂已有十年有余,品质可靠,,有TS特种设备生产许可证，对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道...对夹式电动蝶阀是由对夹蝶阀和电动执行器组成,由电动执行器控制蝶阀启闭的一种自控阀门,通过电源信号来带动碟板做0-90°的旋转动作。对夹式电动蝶阀品牌供应商,茸阀流体控制为您提供对夹式蝶阀标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。

二、电动对夹式蝶阀d971x-16/10Q dn250产品技术参数

电动执行机构技术参数:电源AC110、220、380V、DC24，公称通径DN50～1200mm，输出力矩50N·M～2000N·M，公称压力PN0.6、1.0、1.6Mpa，功能选型：开关型、无源触点型、阀位信号反馈型、智能调节型。适用温度≤120℃，适用介质水、气、油品及弱腐蚀性流体，输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V。使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。保护装置有双重限位、过热保护、过载保护。全行程时间5秒、10秒、15秒、30秒、45秒、60秒。及带手动功能。内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或PSQ系列，大口径阀门一般采用380VAC电动执行器。

喜乐彩票公称通经DN（mm)	50～2000		喜乐彩票 50～1600
喜乐彩票公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	喜乐彩票 0.66	1.1	喜乐彩票 1.76
强度试验(MPa)	0.9	1.5	2.4
喜乐彩票适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
喜乐彩票适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	喜乐彩票蜗轮传动、电动、气动、液动

DN	L	H	H1	A	B	0.6MPa		喜乐彩票 1.0MPa		喜乐彩票 1.6MPa
DN	L	H	H1	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	喜乐彩票 4-14	125	喜乐彩票 4-18	125	喜乐彩票 4-18
65	46	70	321	180	200	130	4-14	145	喜乐彩票 4-18	145	4-18
80	46	83	346	180	200	150	喜乐彩票 4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	喜乐彩票 4-18	180	喜乐彩票 8-18	180	喜乐彩票 8-18
125	56	115	411	180	200	200	喜乐彩票 8-18	210	喜乐彩票 8-18	210	8-18
150	56	137	447	270	280	225	喜乐彩票 8-18	240	喜乐彩票 8-22	240	喜乐彩票 8-22
200	60	164	572	270	280	280	喜乐彩票 8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	喜乐彩票 12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	喜乐彩票 12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	喜乐彩票 16-22	515	喜乐彩票 16-26	525	喜乐彩票 16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	喜乐彩票 20-30
500	127	343	993	480	490	600	20-22	620	喜乐彩票 20-26	650	20-33
600	154	413	喜乐彩票 1131	480	490	705	喜乐彩票 20-26	725	喜乐彩票 20-30	770	喜乐彩票 20-36
700	165	478	喜乐彩票 1476	640	660	810	24-26	840	24-30	840	喜乐彩票 24-36
800	190	525	1533	640	660	920	喜乐彩票 24-30	950	24-33	950	24-39
900	203	585	喜乐彩票 1655	750	860	1020	24-30	喜乐彩票 1050	喜乐彩票 28-33	喜乐彩票 1050	38-39
1000	216	640	1765	850	900	喜乐彩票 1120	喜乐彩票 28-30	喜乐彩票 1160	喜乐彩票 28-36	1170	喜乐彩票 28-42
喜乐彩票 1200	254	755	1995	850	900	喜乐彩票 1340	32-33	喜乐彩票 1380	喜乐彩票 32-39	喜乐彩票 1390	32-48
